Вывести bmp (32b + alpha) на форму использую alphaBlend (WINAPI, VC++)

Question

Помогите разобраться. Я понял как выводить BMP 32bit + альфа на форму, используя функцию WINAPI AlphaBlend и структуру BLENDFUNCTION со следующими параметрами:

// загружаю bmp из ресурса
HBITMAP hBitmap = LoadBitmap(GetModuleHandle(NULL), MAKEINTRESOURCE(IDB_BITMAP1));

// создаю совместимый контекст и связываю bmp с ним
HDC hMemDC = CreateCompatibleDC(hDC);
SelectObject(hMemDC, hBitmap);

BLENDFUNCTION blendFn = { 0 };
blendFn.BlendOp = AC_SRC_OVER;
blendFn.BlendFlags = 0;
blendFn.SourceConstantAlpha = 128;  // 50% прозрачность
blendFn.AlphaFormat = 0;    // фиксированная прозрачность для всех точек bmp

AlphaBlend(
    hDC, 10, 10, 128, 128,
    hMemDC, 0, 0, 128, 128,
    blendFn);

ReleaseDC(hWnd, hMemDC);

Результат:

Подскажите как при выводе изображения использовать альфа канал из изображения, я ставил флаг в параметре, но ничего не изменилось

blendFn.SourceConstantAlpha = 0xff;
blendFn.AlphaFormat = AC_SRC_ALPHA;

Answer 1

Функция LoadBitmap не может считывать 32-битные bmp файлы.

Для того, чтобы считать, необходимо уже пользоваться сторонней библиотекой. Например EasyBMP( http://easybmp.sourceforge.net/ ).

Чтобы скомпилировать с ней проект, кидаете все её файлы в папку с вашим проектом, и подключаете .cpp файл к файлам исходного кода.

А далее уже используете функцию LoadAlphaBmp, как в данном коде:

#include <stdlib.h>
#include <stdio.h>
#include <windows.h>
#include "EasyBMP.h"

HBITMAP Create32Bmp(int width, int height, DWORD* &mas)
{
    /* Структура для того, чтобы связать картинку с массивом. */
    BITMAPINFO bmi;
    ZeroMemory(&bmi, sizeof(BITMAPINFO));
    bmi.bmiHeader.biSize = sizeof(BITMAPINFOHEADER);
    bmi.bmiHeader.biWidth = width;
    bmi.bmiHeader.biHeight = -height;
    bmi.bmiHeader.biPlanes = 1;
    bmi.bmiHeader.biBitCount = 32;
    bmi.bmiHeader.biCompression = BI_RGB;
    bmi.bmiHeader.biSizeImage = width * height * 4;

    return CreateDIBSection(CreateCompatibleDC(NULL),
            &bmi, DIB_RGB_COLORS, (void**) &mas, NULL, 0);
}

HBITMAP LoadAlphaBmp(char* name, int &width, int &height, DWORD* &mas)
{
    BMP AnImage;
    AnImage.ReadFromFile(name);

    width = AnImage.TellWidth();
    height = AnImage.TellHeight();

    HBITMAP hbmp = Create32Bmp(width, height, mas);

    for (size_t i = 0; i < width; i++) {
        for (size_t j = 0; j < height; j++) {
            RGBApixel pix = AnImage.GetPixel(i, j);

            // mas - массив пикселей, обращаться к нему можно таким образом:
            DWORD pixel = pix.Alpha;
            pixel = (pixel << 8) + pix.Red;
            pixel = (pixel << 8) + pix.Green;
            pixel = (pixel << 8) + pix.Blue;

            ((DWORD*)mas)[i + j*width] = pixel;
        }
    }

    return hbmp;
}

int main() {
    // На этом тексте мы будем рисовать
    printf(
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
        "Lorem ipsum dolor sit amet.\n" "Lorem ipsum dolor sit amet.\n"
    );

    HWND hwnd = GetConsoleWindow();
    HDC hdc = GetDC(hwnd);

    int width, height;
    DWORD *mas1;

    // Считываем картинку из файла.
    HBITMAP hbmp1 = LoadAlphaBmp("img4.bmp", width, height, mas1);
    HDC hdc1 = CreateCompatibleDC(NULL);
    DeleteObject(SelectObject(hdc1, hbmp1));

    BLENDFUNCTION blendFn = {};
    blendFn.BlendOp             = AC_SRC_OVER;
    blendFn.BlendFlags          = 0;
    blendFn.SourceConstantAlpha = 255;
    blendFn.AlphaFormat         = AC_SRC_ALPHA;

    AlphaBlend(hdc, 0, 0, width, height,
               hdc1, 0, 0, width, height,
               blendFn);

    Sleep(3000);
    system("pause");
    return 0;
}

Для рисования использовался рисунок(который можно скачать отсюда: http://my-files.ru/32qs23 . Он везде показывается черным, но на самом деле этот bmp файл 32-битный и имеет такие каналы:

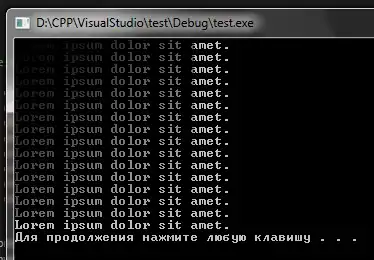

Результат будет таким:

(Ребят, помогите, кто может - сделайте нормальные ссылки, сайт ругается что недостаточно репутации, буду очень благодарен.)

Answer 2

Спасибо всем кто откликнулся, но разобрался сам. Функция LoadBitmap загружает изображение в память и возвращает только его handle. Далее функцией GetObject можно получить информацию о загруженном изображении в структуре BITMAP, но в ней указатель на массив точек будет пустой. Я воспользовался функцией LoadImage, добавленной в замен устаревшей LoadBittam. Среди прочих параметров в ней можно указать флаг загрузки и если загрузить изображение с флагом LR_CREATEDIBSECTION, то будет создана DIB секция в памяти и указатель на нее будет лежать в структуре BITMAP в параметре bmBits.

hBitmap = (HBITMAP) LoadImage(
    hInstance,
    MAKEINTRESOURCE(IDB_BITMAP1),
    IMAGE_BITMAP,                  // загружаем BITMAP
    0,                             // ширина
    0,                             // высота
    LR_CREATEDIBSECTION            // флаг загрузки
);

Подробнее о LoadImage тут.

Функция AlphaBlend принимает предъумноженное изображение (premultiplied) и просто загрузить изображение не прокатит. Так как мы создали, при загрузке изображения, DIB секцию, то произведем предъумножение каждой компоненты цвета (32bpp) на коэффициент alpha-канала по формуле:

коэффициент alpha: float fAlpha = (Pixel[i] >> 24) / 255.0f;

а затем перебирая точки умножаем все на этот коэффициент. Привожу код:

// Производит пред-умножение точек на альфа канал в DIB секции изображения
void PreMultiplyBitmapAlpha(HBITMAP hBmp)
{
    // получаем информацию об загруженном bitmap
    BITMAP bm = { 0 };
    GetObject(hBmp, sizeof(BITMAP), &bm);

    // для удобства записывает указатель на массив точек 0xARGB / 0xB 0xG 0xR 0xA
    DWORD* Pixel = (DWORD*)bm.bmBits;

    for (LONG i = 0; i < bm.bmHeight * bm.bmWidth; i++)

    {
        // вычисляем коэффициент альфа канала
        float fAlpha = (Pixel[i] >> 24) / 255.0f;

        // умножаем каждую компоненту пикселя на коэффициент
        // альфа-канала и перезаписываем
        Pixel[i] = (Pixel[i] & 0xFF000000)              |   // 0xaa000000
            (BYTE(GetBValue(Pixel[i]) * fAlpha) << 16)  |   // 0x00rr0000
            (BYTE(GetGValue(Pixel[i]) * fAlpha) << 8)   |   // 0x0000gg00
            (BYTE(GetRValue(Pixel[i]) * fAlpha));           // 0x000000bb
    }
}

Примечание: в качестве параметра принимает hbitmap изображения с DIB секцией

В завершении скармливаем обработанное изображение в AlphaBlend :

// создаем совместимый DC с DC окна и связываем его с изображением
// с пред-умноженным альфа-каналом
HDC hSrcDC = CreateCompatibleDC(hDC);
SelectObject(hSrcDC, hBitmap);

BITMAP bm = { 0 };
GetObject(hBitmap, sizeof(BITMAP), &bm);

BLENDFUNCTION bf = { 0 };
bf.BlendOp = AC_SRC_OVER;
bf.BlendFlags = 0;
bf.SourceConstantAlpha = 0xff; // общая прозрачность
bf.AlphaFormat = AC_SRC_ALPHA; // используется прозрачность
                               // альфа канала для каждой точки

// выводим на экран с учетом альфа-канала
AlphaBlend(
    hDC, 0, 20, bm.bmWidth, bm.bmHeight,
    hSrcDC, 0, 0, bm.bmWidth, bm.bmHeight,
    bf
);

DeleteDC(hSrcDC);

Примечание: если не хочется тянуть функцию AlphaBlend из библиотеки msimg32.dll, можно использовать ее аналог из все той же библиотеки gdi32.dll но с префиксом Gdi: GdiAlphaBlend, GdiTransparentBlt, GdiGradientFill и т.д.

Результат:
